主要特点

• 1）小型紧凑的设计结构（减少元器件数量和体积）
• 2）使用性价比高的硬件，价格合理（只需使用标准的射频器件）
• 3）非常低的噪声，高达-170dBm/Hz（通过消除射频路径中的噪声成分）
• 4）最高分析频率可达20GHz

技术参数

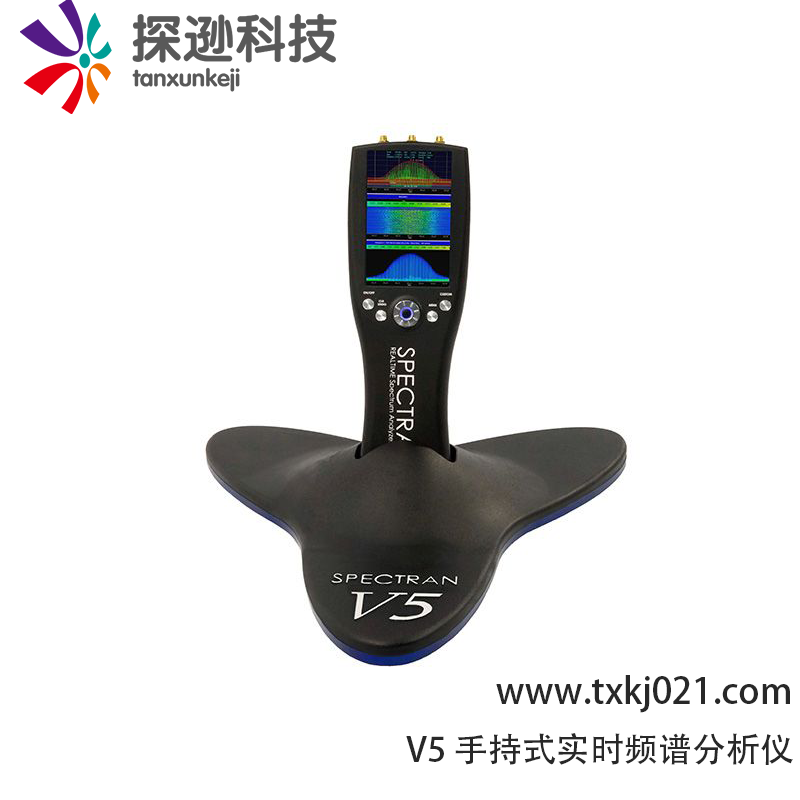

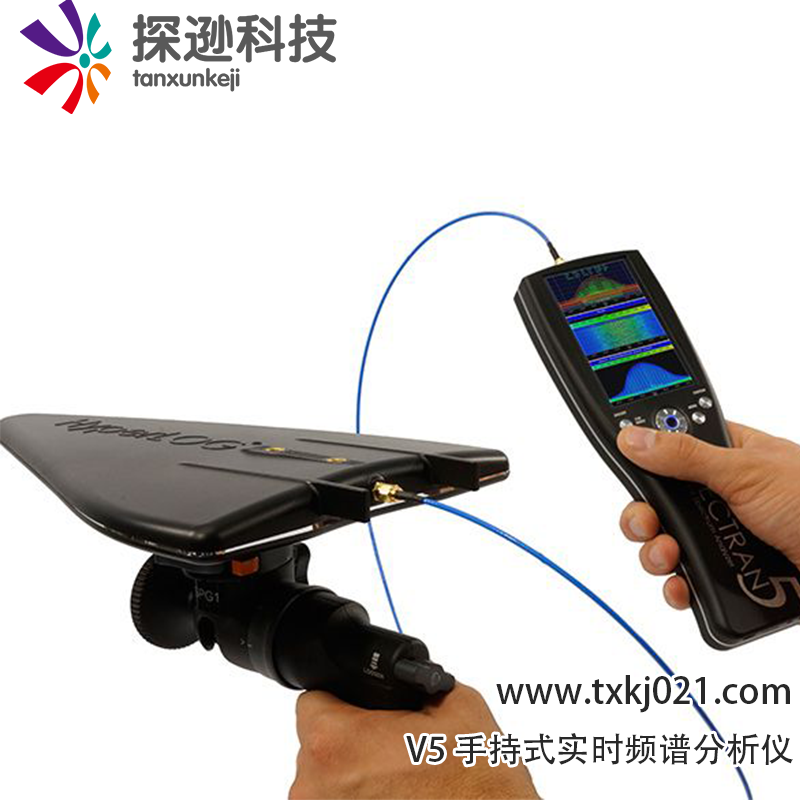

• • 名      称： 手持实时频谱分析仪


• • 型      号： HF8060/ HF80120/HF80160/HF80200 V5


• • 仪器频率范围 9kHz(选件003扩展至1Hz) - 6GHz/12GHz/16GHz/20GHz


• • 实时带宽 80MHz/100MHz/175MHz
• • 100％POI的最小事件周期 < 1us


• • 最大RF输入电平(50欧姆) 20dBm(40dBm)


• • RF 输入接口 50欧姆SMA接口


• • 频率参考精度 0.5ppm(可选 5ppb、选件002)


• • RBW 1Hz - 40MHz


• • VBW 1Hz - 40MHz


• • 解调 AM/FM


• • 可用单位 dBm, dBµV, V/m, A/m, W/m², dBµV/m, W/cm²


• • 检波器 Min, Max, AVG, Peak, QPeak, special


• • 衰减器范围 45dB (0,5dB 步进, 包含前置放大器)


• • Traces ACT, AVG, MAX, MIN


• • 参考范围 -200dBm to 100dBm


• • 测量模式 I/Q, 功率/频率数据

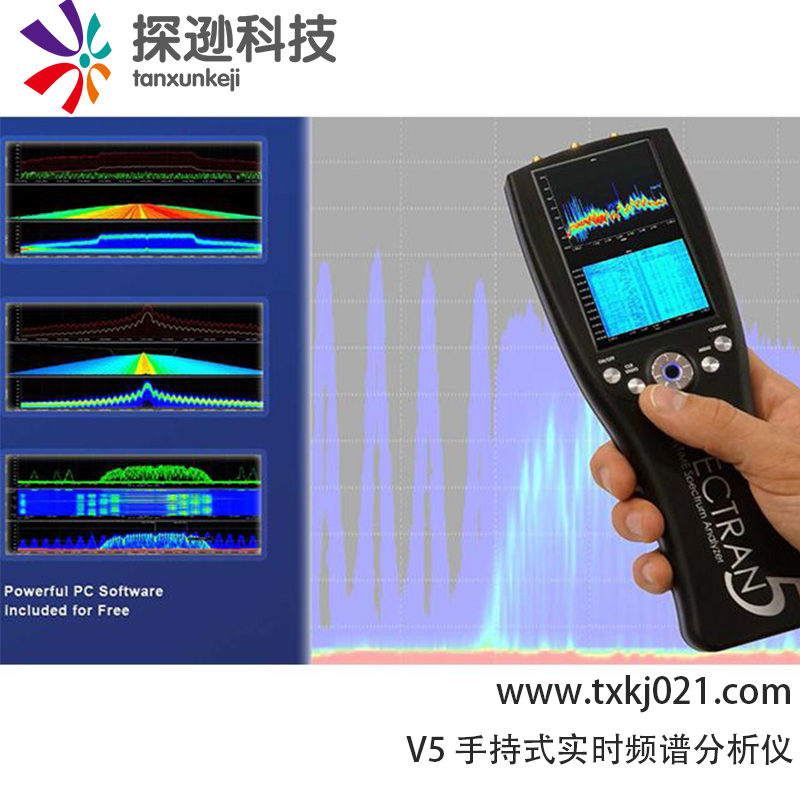

• • 视图 频谱, 持久性频谱, 频谱图 / 瀑布, 柱状图


• • 音频RAM 64 MB


• • SDRAM 256 MB


• • ADC 500MSPS 14位


• • GPS 支持外接安诺尼GPS记录器


• • FPGA 240K ECP3


• • DSP （双核Blackfin处理器） 600 MHz


• • 温度范围(运作） 0 °C to 40 °C


• • 温度范围(存储） -20 °C to 60 °C


• • 尺寸 255 x 86 x 29mm


• • 重量 850g


• • 电源 AC 输入: 100-240V, 50-60Hz - DC 输出: 5.6V, 5A


• • 功率消耗 <30W


• • 原产国 德国


• • 建议校准间隔期 2年
